1.3. Основные способы построения телекоммуникационных сетей связи

Одним из основных требований, предъявляемых к сетям передачи индивидуальных сообщений (телефонные, телеграфные, факсимильные, передачи данных), является то, что сеть должна обеспечить каждому пользователю возможность связаться с другим пользователем. Для выполнения этого требования сеть связи строится по определенному принципу в зависимости от условий функционирования. Следовательно, сети связи могут иметь различную структуру, т. е. отличаться числом и расположением узловых и оконечных пунктов (станций), а также характером их взаимосвязи . На рисунке 1.6 показаны способы построения сетей связи.

При полносвязанном способе построения (принцип «каждый с каждым») между узлами существует непосредственная связь. Используется при небольшом количестве узлов на сети (рисунок 1.6 а).

При радиальном способе построения сети связь между узлами осуществляется через центральный узел (рисунок 1.6 б). Используется при построении сети на сравнительно небольшой территории.

На большой территории сеть связи строится по радиально-узловому способу (рисунок 1.6 в).

Кольцевой способ построения сети предусматривает возможность осуществления связи как по часовой, так и против часовой стрелки (рис. 1.6 г). В этом случае при повреждении на определенном участке сеть сохраняет свою работоспособность.

При комбинированном способе построения сети узлы на верхнем иерархическом уровне связываются по полносвязанной схеме рисунок 1.6 д). В этом случае выход одного из узлов не нарушает работу всей сети.

Рисунок 1.6 – Способы построения сетей связи

Методы и средства измерений в телекоммуникационных системах

В зависимости от этапа проведения, выделяются три разновидности измерений:

1. Установочные измерения производятся после монтажа оборудования, чтобы убедиться в работоспособности всех узлов телекоммуникационной системы.
2. В ходе работы необходимо проводить настроечные измерения, которые позволяют адаптировать функционал оборудования к изменяющимся условиям внешней среды. Например, если в телекоммуникационной системе изменяются аппаратные или программные средства, необходимо убедиться, что она продолжает полноценно функционировать.
3. Контрольные или профилактические измерения проводятся регулярно в целях предупреждения внезапных поломок телекоммуникационной сети.

Цифровые каналы связи

К цифровым каналам связи относятся каналы ISDN, T1/E1.

При передаче дискретных данных по каналам связи применяются два основных типа физического кодирования — на основе синусоидального несущего сигнала и на основе последовательности прямоугольных импульсов. Первый способ часто называется аналоговой модуляцией или манипуляцией, подчеркивая тот факт, что кодирование осуществляется за счет изменения параметров аналогового сигнала. Второй способ обычно называют цифровым кодированием. Эти способы отличаются шириной спектра результирующего сигнала и сложностью аппаратуры, необходимой для их реализации.

Аналоговая модуляция дискретных данных

Необходимость применения аналоговой модуляции к передаче дискретных данных возникает, при необходимости передачи компьютерных данных по телефонным каналам.

Устройство, которое выполняет функции модуляции несущей синусоиды на передающей стороне и демодуляции на приемной стороне, носит название модем (модулятор — демодулятор).

Основные способы аналоговой модуляции дискретных данных:

При амплитудной модуляции AM для логической единицы выбирается один уровень амплитуды синусоиды несущей частоты, а для логического нуля — другой. Этот способ редко используется в чистом виде на практике из-за низкой помехоустойчивости, но часто применяется в сочетании с другим видом модуляции — фазовой модуляцией.

При частотной модуляции FM значения 0 и 1 исходных данных передаются синусоидами с различной частотой . Этот способ модуляции не требует сложных схем в модемах и обычно применяется в низкоскоростных модемах, работающих на скоростях 300 или 1200 бит/с.
При фазовой модуляции PM значениям данных 0 и 1 соответствуют сигналы одинаковой частоты, но с различной фазой, например 0 и 180 градусов или 0,90,180 и 270 градусов.

В скоростных модемах часто используются комбинированные методы модуляции, как правило, амплитудная, в сочетании с фазовой.

Цифровое кодирование каналов связи

При цифровом кодировании дискретной информации применяют потенциальные и импульсные коды.

В потенциальных кодах для представления логических единиц и нулей используется только значение потенциала сигнала, а его перепады, формирующие законченные импульсы, во внимание не принимаются. Импульсные коды позволяют представить двоичные данные либо импульсами определенной полярности, либо частью импульса — перепадом потенциала определенного направления

Требования к методам цифрового кодирования:

• имел при одной и той же битовой скорости наименьшую ширину спектра результирующего сигнала;
• обеспечивал синхронизацию между передатчиком и приемником;
• обладал способностью распознавать ошибки;
• обладал низкой стоимостью реализации.

Более узкий спектр цифровых сигналов позволяет на одной и той же линии (с одной и той же полосой пропускания) добиваться более высокой скорости передачи данных. Кроме того, часто к спектру сигнала предъявляется требование отсутствия постоянной составляющей, то есть наличия постоянного тока между передатчиком и приемником. В частности, применение различных трансформаторных схем гальванической развязки препятствует прохождению постоянного тока.

Синхронизация передатчика и приемника нужна для того, чтобы приемник точно знал, в какой момент времени необходимо считывать новую информацию с линии связи. Эта проблема в сетях решается сложнее, чем при обмене данными между близко расположенными устройствами. На небольших расстояниях хорошо работает схема, основанная на отдельной тактирующей линии связи.

В сетях использование этой схемы вызывает трудности из-за:

• Неоднородности характеристик проводников в кабелях. На больших расстояниях неравномерность скорости распространения сигнала может привести к тому, что тактовый импульс придет настолько позже или раньше соответствующего сигнала данных, что бит данных будет пропущен или считан повторно.
• Экономия проводников в дорогостоящих кабелях.

Поэтому в сетях применяются так называемые самосинхронизирующиеся коды. Любой резкий перепад сигнала — так называемый фронт — может служить хорошим указанием для синхронизации приемника с передатчиком.

Единая государственная информационно телекоммуникационная система

Потребность правоохранительных органов по оперативному обмену конфиденциальной информацией привели к необходимости создать специализированную телекоммуникационную систему.

Единая государственная информационно телекоммуникационная система – ЕИТКС ОВД состоит из региональных подразделений, соединенных друг с другом при помощи находящихся в собственности или взятых в аренду каналов связи. Каждая типовая система состоит из нескольких основных элементов.

Основой конструкции является локальная вычислительная сеть, подключенная к офисному телефону или мини-АТС. За счет этого обеспечивается оперативная передача данных в локальном масштабе (например, в пределах одного здания).

Сервисное оборудование телекоммуникационной системы представляет собой стандартные компоненты для передачи данных:

• маршрутизаторы;
• концентраторы;
• роутеры;
• широкополосные кабели;
• точки радиодоступа.

Работоспособность всей системы обеспечивают:

• инженерные компоненты;
• прямое соединение с поставщиком услуг связи;
• оборудование для мультиплексирования – распределения сигнала между остальными участниками цепи.

Интегрированные региональные подразделения общей телекоммуникационной системы обеспечивают оперативный обмен информацией между пользователями аппаратов государственного управления, федеральными информационными агентствами, а также электронными каталогами тематических сведений.

Надзорный и контролирующий орган государственной системы телекоммуникации – Министерство внутренних дел Российской Федерации.

Синхронизация сетей ПЦИ

Существует несколько уровней синхронизации: тактовая, цикловая и сверхцикловая. Далее речь идет только о тактовой синхронизации.

Генераторы всех элементов сети должны работать на одной частоте с минимальным отклонением (как траспортное, так и оконечное оборудование). Прием и передача кадра осуществляется синхронно (почти синхронно).
Существуют сети, где сигналы синхронизации отличаются от информационных, однако в сетях PDH таких отличий нет. Тактовая частота 2048000 бит/с может быть выделена из полного кадра входящего сигнала («с линии»).
Генератор оконечного оборудования как правило либо имеет отдельных вход (порт) для синхронизации (например от вторичного задающего генератора) либо подстраивает частоту с линии (из информационного потока).
В зависимости реализации платы E1 могут иметь один генератор на все линии E1 либо индивидуальный генератор у каждой линии E1.

В случае небольшой сети ПЦИ , например сети города, синхронизация всех устройств сети из одной точки представляется достаточно простым делом. Однако для более крупных сетей, например, сетей масштаба страны, которые состоят из некоторого количества региональных сетей, синхронизация всех устройств сети представляет собой проблему. Общий подход к решению этой проблемы описан в стандарте ITU-T G.810 (1988, 1996 годы). Он заключается в организации в сети иерархии эталонных источников синхросигналов, а также системы распределения синхросигналов по всем узлам сети.

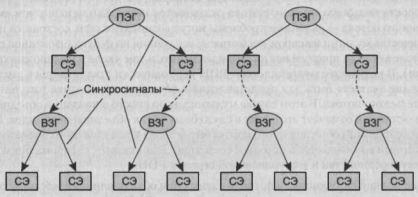

Организация распределения синхросигналов по узлам сети ПЦИ

Каждая крупная сеть должна иметь, по крайней мере, один первичный эталонный генератор (ПЭГ) синхросигналов (англ. Primary Reference Clock, PRC). Это очень точный источник синхросигналов, способный вырабатывать синхросигналы с относительной точностью частоты не хуже 10-11 (такую точность требуют стандарты ITU-T G.811 и ANSI Т1.101, в последнем для описания точности ПЭГ применяется название Stratum 1). На практике в качестве ПЭГ используют либо автономные атомные (водородные или цезиевые) часы, либо часы, синхронизирующиеся от спутниковых систем точного мирового времени, таких как GPS или ГЛОНАСС. Обычно точность ПЭГ достигает 10-13. Стандартным синхросигналом является сигнал тактовой частоты уровня DS1, то есть частоты 2048 кГц для международного варианта стандартов PDH и 1544 кГц для американского варианта этих стандартов. Синхросигналы от ПЭГ непосредственно поступают на специально отведенные для этой цели синхровходы магистральных устройств сети PDH. В том случае, если это составная сеть, то каждая крупная сеть, входящая в состав составной сети (например, региональная сеть, входящая в состав национальной сети), имеет свой ПЭГ. Для синхронизации немагистральных узлов используется вторичный задающий генератор (ВЗГ) синхросигналов, который в варианте ITU-T называют Secondary Reference Clock (SRC), а в варианте ANSI — генератор уровня Stratum 2. ВЗГ работает в режиме принудительной синхронизации, являясь ведомым таймером в паре ПЭГ-ВЗГ. Обычно ВЗГ получает синхросигналы от некоторого ПЗГ через промежуточные магистральные узлы сети, при этом для передачи синхросигналов используются биты служебных байтов кадра, например нулевого байта кадра Е-1 в международном варианте PDH. Точность ВЗГ меньше, чем точность ПЭГ: ITU-T в стандарте G.812 определяет её как «не хуже 10-9», а точность генераторов Stratum 2 должна быть не «хуже 1,6 х 10-8». Иерархия эталонных генераторов может быть продолжена, если это необходимо, при этом точность каждого более низкого уровня естественно понижается. Генераторы нижних уровней, начиная от ВЗГ, могут использовать для выработки своих синхросигналов несколько эталонных генераторов более высокого уровня, но при этом в каждый момент времени один из них должен быть основным, а остальные — резервными; такое построение системы синхронизации обеспечивает её отказоустойчивость. Однако в этом случае нужно приоритизировать сигналы генераторов более высоких уровней. Кроме того, при построении системы синхронизации нужно гарантировать отсутствие петель синхронизации.
