Автомат калашникова: эволюция легенды

Местонахождение Править

• Почти у всех группировок в разной степени встречаемости.
• Кордон — изредка может появиться в ящике в казарме южного блокпоста.
• Свалка — в тайнике «Склад группы Стрелка» (наводку можно получить от опытных долговцев).
• НИИ «Агропром» — первое гарантированное появление у военных, затем почти на всех последующих локациях.
• НИИ «Агропром» — в синем ящике на третьем этаже главного корпуса НИИ «Агропром» иногда появляются три новых АКМ-74/2 и 90 патронов к ним.
• Бар — имеется в продаже у полковника Петренко.
• С этим автоматом ГГ будет проходить четвёртое сражение на Арене.
• Этими автоматами также будут вооружены все противники Меченого в последнем бою, хотя Арни говорит, что у них ГП37.
• Тёмная Долина — на базе бандитов у Борова и всех его бойцов с рангом «опытный».
• X18 — в шкафчике (с подствольным гранатомётом).
• Тёмная Долина — у военных в обычных бронежилетах, во время выхода из лаборатории.
• Тёмная Долина — тайник «Забытый ящик» . Наводка выпадает с одиночек-ветеранов.
• Кордон — у наёмников, которые хотят выбить одиночек из лагеря новичков (кроме командира).
• Дикая территория — у группы наёмников на входе. На их автоматах установлены прицелы ПСО-1.
• Янтарь — у зомбированных.
• Армейские Склады — в деревне кровососов на самом верху башни.
• Армейские Склады — на дальнем хуторе, в доме, в углу возле печи, за красной бочкой (с глушителем).
• Армейские Склады — у опытных монолитовцев, напавших на Барьер.
• Радар — у монолитовцев и в лаборатории X10.

• У всех группировок в разной степени встречаемости.
•  1.5.09 Болота — с начала игры у ГГ.
• Болота — изредка у бойцов «Чистого неба».
• Кордон — у военных.
• Кордон — может появиться в продаже у Сидоровича.
• Свалка — почти у всех NPC.
• Тёмная Долина — тайник «Нычка в электрощитовой» .
• НИИ «Агропром» — модифицированными версиями торгует Отшельник.
• В продаже у Ашота, Дрозда, Зуба и Митяя.
• Рыжий лес — у ренегатов в бандитских комбинезонах.
• Лиманск — модифицированные АКМ-74/2 с установленными подствольником и прицелом будут использовать многие бойцы «Чистого неба».
• Лиманск — на трупах некоторых свободовцев.
• Военные Склады — четыре автомата на базе военных.

• Практически повсеместно.
• Может оказаться у сталкера из группы Воблы на земснаряде.
• В продаже у торговцев.
• Часто у сталкеров различных группировок.
• Во многих тайниках Затона и Окрестностей «Юпитера».
• Может появиться в тайнике Коряги под полустанком.
• Окрестности «Юпитера» — на складе «Долга» и в оружейной ЗРК «Волхов».
• В БТРе на мосту имени Преображенского
• У некоторых военных в Припяти.

Какие бывают виды макетов АК

Макетов данного оружия существует несколько видов:

1. Макет автомата Калашникова ММГ АК-74. Модель оснащена прикладом, который выполнен из высококачественного пластика, и магазином для патронов без способности к зарядке. Выполнен он из высококачественной стали, внешний вид макетного оружия полностью идентичен оригинальной модели автомата Калашникова.
2. Макет автомата Калашникова ММГ АК-74М. Детали муляжного образца частично воспроизводят оригинал, сохраняют свою подвижность. Модель хорошо поддается сборке и разборке. Он воспроизводит боевую версию самых востребованных автоматов в мире. Основное его отличие от других моделей – это складной приклад, который можно привести в действие при помощи специальной кнопки.
3. Макет автомата Калашникова, созданный для учебных целей ММГ АКМ. Свободно продается, представляет из себя учебный инвентарь. Внешне модель полностью повторяет автомат Калашникова. Его можно разбирать и собирать. Муляж очень прост в производстве, но отличается надежностью. Модель не предназначена для выстрелов, боевые детали поместить туда невозможно.
4. Макет автомата Калашникова АК-12 ММГ. Данная модель была разработана в 2012 году, официально поступил в обиход только в 2018. Изобретение было значительно проработано, чтобы муляж невозможно было передать и использовать в качестве боевого оружия. При этом, принцип действия всех его деталей сохраняется. Также эту модель сделали более удобной в эксплуатации. Основной плюс данного макета в том, что личинка затвора сохраняет свою функциональность.
5. Макет автомата Калашникова со складным пластиковым прикладом ММГ СВДС. Модель сделана на основе снайперской винтовки Драгунова. Муляж представляет собой разбирающуюся копию боевого оружия. Отличается крепостью, надежностью, невосприимчивостью к ударам.

Особенности

Органы управления оружием значительно переработаны для удобства стрелка́, изменён и продублирован с левой стороны флажок предохранителя-переводчика огня, введена затворная задержка, кнопка которой также располагается с двух сторон. Для лучшего доступа к кнопке затворной задержки и защёлке магазина рукоятка управления огнём передвинута вперёд и укорочена спусковая скоба. Сам рычажок защёлки магазина удлинён и несколько смещён назад, его теперь можно достать пальцем руки, лежащей на рукоятке, причём при выключении защёлки патрон будет автоматически досылаться из горловины магазина в патронник ствола.

Легко снимаемый приклад может складываться в обе стороны, он телескопический, регулируются по высоте щека и затыльник приклада. Разработан также съёмный нескладной пластмассовый приклад, с которым, очевидно, автомат облегчается из-за отсутствия в нём шарнира с его механизмом крепления и других регулировок. Ещё одно новшество состоит в использовании планок Пикатинни.

Рукоятка затворной рамы смещена вперёд на шток поршня и теперь может переставляться на левую сторону. Попутно это также позволило избавиться от коренного недостатка всех предыдущих модификаций АК — открытой щели позади окна для выброса гильз при снятом предохранителе, через которую могли попадать грязь и пыль внутрь ствольной коробки. В АК-12 эта щель под рукоятку затворной рамы (уже спереди от окна для экстракции гильз), независимо от положения предохранителя, теперь всегда прикрыта штоком поршня. Но из-за такой кардинальной переработки пришлось значительно удлинить крышку ствольной коробки.

Дульный тормоз-компенсатор переделан и уменьшен в диаметре для возможности стрельбы наствольными винтовочными гранатами, тем не менее, пока на показанном образце отсутствует газовый регулятор, необходимый для этого. Вдобавок к планкам Пикатинни, расположенным поверх крышки ствольной коробки, на ствольной накладке и снизу цевья, автомат АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой камеры. Нижняя планка Пикатинни не мешает установке штатных подствольных гранатомётов ГП-25, ГП-30 или ГП-34. Появилась возможность быстрой смены ствола в полевых условиях на короткий и длинный, как на западных образцах.

Ещё одно конкурентное преимущество АК-12: солдат сможет производить все основные операции с автоматом — переключать предохранитель, менять магазин и передёргивать затвор — одной рукой. Если боец ранен или его другая рука чем-нибудь занята, он всё равно сможет производить с оружием все операции.

Секторный прицел выполнен комбинированным, имеет как обычную прорезь целика открытого типа, так и апертурный целик, превосходящий открытый прицел по скорости и точности прицеливания, а также по удобству в наведении при недостатке освещения. Кроме того, размещение целика на тыльной части крышки ствольной коробки увеличило длину прицельной линии, что ещё лучше повлияло на точность стрельбы.

Автомат может использовать те же магазины, что и АК74/РПК74 (в том числе 4-рядные на 60 патронов и опытные барабанные на 95 патронов). Но для возможности работы затворной задержки для АК-12 разрабатываются новые магазины. В частности, в конце июня на выставке «Технологии в машиностроении — 2012» был показан новый магазин на 30 патронов с изменённым подавателем.

Варианты

Советские и российские варианты

С самого начала автомат выпускался в четырёх вариантах:

АК-74

АКС-74

• АК-74 — основной вариант.
• АКС-74 (индекс ГРАУ — 6П21) — вариант АК-74 со складывающимся влево рамочным металлическим прикладом. Создан для использования в воздушно-десантных войсках.
• АК-74Н — «ночной» вариант АК-74 с боковой планкой для крепления ночных прицелов (например, 1П78).
• АКС-74Н — «ночной» вариант складного АКС-74, с боковой планкой для крепления ночных прицелов (например, 1П78).

• АК-74М (индекс ГРАУ — 6П34) — АК-74 модернизированный. Оснащён складывающимся на левый бок полимерным прикладом и универсальным креплением (планка «ласточкин хвост») для крепления прицелов, как оптических, так и ночных, на левой стороне ствольной коробки. Таким образом АК-74М заменил сразу четыре модели: АК-74, АКС-74, АК-74Н и АКС-74Н.

  АК-74М с подствольным гранатомётом ГП-25()

Цевьё и ствольная накладка газовой трубки выполнены из ударопрочного стеклонаполненного реактопласта АГ-4В. Металлические детали также защищены от коррозии специальным покрытием. Изменения коснулись и дульного тормоза, получившего открытые камеры, что позволяет осуществлять его чистку не снимая.

Для уменьшения вероятности механического повреждения крышки ствольной коробки, её крепление было усилено. В конструкции направляющего стержня возвратной пружины появился фиксатор, что позволяет стрелять из подствольного гранатомёта ГП-25 или ГП-30 без использования дополнительного крепления крышки ствольной коробки, необходимого в таких случаях для АК-74.

С новыми автоматами возможно использование коллиматорных прицелов ПК-А и ПК-01, а также КОБРА и 1П78. В 1991 году АК-74М был принят на вооружение и начато его серийное производство на Ижевском машиностроительном заводе. В настоящее время серийно производится концерном «Калашников»

АК-74М3 — выставочный экземпляр, созданный для показа на МАКС-2011 как часть боевой экипировки «Ратник». Представлял собой несколько доработанный вариант АК-74. Однако с названием нового образца возникла заминка: по традиции модернизированные автоматы кодируются литерой «М» (например, АК-АКМ), но автомат АК-74М уже существовал. Тогда, не мудрствуя лукаво, оружию придали постфикс «МЗ». Официальной расшифровки этой аббревиатуры нет. Изменения включают в себя крепление крышки ствольной коробки на шарнир, планки Пикатинни на цевье и крышке ствольной коробки, на которые могут устанавливаться лазерный целеуказатель, коллиматорный прицел, ночная насадка для прицела. Используется подствольный гранатомёт ГП-34. Предполагалось, что данные с автомата на монокуляр шлема будут передаваться либо по каналу Bluetooth, либо по проводам.

Зарубежные варианты

• Arsenal AR-M — болгарская серия.
• Kbs wz.96 Beryl — польский вариант, созданный на основе Тантала под патрон 5,56×45 мм.
• Kbk wz. 88 Tantal — польский вариант.
• ČZ 2000 — чехословацкий вариант, который не был принят на вооружение.
• К-3 — армянский булл-пап на базе АК-74.
• MPi AK-74N — вариант производства ГДР. Выпускались варианты MPi-AKS-74N — со складным прикладом, MPi-AKS-74NK — со складным прикладом и укороченным стволом длиной 317 мм.
• NGM-81 — венгерский вариант.
• PA md. 1986 — румынский вариант. Экспортное обозначение AIMS-74.
• АК-101—105 — экспортная линейка автоматов с различными длинами стволов и под различные патроны, созданной на основе АК-74М.
• Хазри — автомат разработанный для Азербайджана Ижевским заводом на основе АК-74М. Выпускается с 2011 года по российской лицензии.
• Вепр — украинский булл-пап на базе АК-74, разработка заморожена.

Оружие на базе

MPI-KMS-74

• АКС-74У — укороченный автомат для полиции и экипажей бронетехники.
• АК-107/АК-108 — автоматы со сбалансированной автоматикой, взятой из конструкции автомата АЕК-971.
• РПК-74 — ручной пулемёт, разработанный на базе АК-74.

Пулемёты

Крайне удачным конструкторским решением Михаила Тимофеевича стало создание пулемёта под калибр 7,62 мм (ПК). Работая в авральном режиме с 1958 года, Калашников выиграл конкурс. В 1961 году правительство СССР отдало предпочтение ПК, а не тульскому пулемёту конструкции Григория Никитина и Юрия Соколова.

• 7,62-мм пулемёт Калашникова 1961 года

В разных вариантах пулемёт Калашникова производится до сих пор. ПК использовался во вьетнамской войне, в гражданском конфликте в Камбодже, в афганской кампании, ирано-иракской войне, войне в Персидском заливе, югославском конфликте, двух чеченских кампаниях.

Пожалуй, самой необычной моделью Калашникова стал кривоствольный пулемёт (КПК), который был создан в 1960-е годы для поражения «мёртвой зоны» возле танка, недоступной для прямоствольного оружия. В частности, оружие предназначалось для экипажей аварийных и подбитых танков.

• 7,62-мм кривоствольный пулемёт системы Калашникова

Экзотическая конструкция ствола (кривизна около 90 градусов) КПК позволяла стрелять из-за угла. Однако танкисты эту идею встретили прохладно. Разработка всех образцов кривоствольных пулемётов была прекращена.

Техническое описание автомата АКМ

Автомат Калашникова АКМ является автоматическим оружием с газовым двигателем автоматики, магазинным питанием и воздушным охлаждением ствола.

Основу автоматики составляет газовый двигатель с длинным ходом газового поршня. Ведущим звеном автоматики является массивная затворная рама, к которой жестко присоединен шток газового поршня. Газовая камора расположена над стволом, газовый поршень перемещается внутри съемной газовой трубки со ствольной накладкой. Затворная рама перемещается внутри ствольной коробки по двум боковым направляющим, причем в конструкции предусмотрены значительные зазоры между движущимися частями автоматики и неподвижными элементами ствольной коробки, что обеспечивает надежное функционирование даже при сильном внутреннем загрязнении оружия. Еще один аспект, способствующий надежной работе автоматики в тяжелых условиях — заведомо избыточная в нормальных условиях мощность газового двигателя. Это позволяет отказаться от газового регулятора, и тем самым упростить конструкцию оружия и его эксплуатацию. Ценой такого решения является увеличенная отдача и вибрация оружия при стрельбе, что снижает точность и кучность огня. Запирание канала ствола осуществляется поворотным затвором на два массивных боевых упора, входящих в зацепление с элементами ствольной коробки. Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы. Возвратная пружина с направляющим стержнем и его основанием выполнены в виде единой сборки. Основание стержня возвратной пружины также служит защелкой крышки ствольной коробки. Рукоятка взведения выполнена зацело с затворной рамой, расположена на оружии справа и движется при стрельбе.

Ствольная коробка АКМ — штампованная из стального листа, с приклепанной фрезерованной вставкой в передней ее части. У ранних автоматов АК ствольная коробка была комбинированной из штампованных и фрезерованных элементов, у серийных АК-47 — цельнофрезерованной. На первый взгляд фрезерованная ствольная коробка и штампованная могут быть легко отличены друг от друга по форме выемок над гнездом для магазина. На АК-47 с фрезерованной коробкой это достаточно длинные фрезерованные углубления прямоугольной формы, на АКМ — это небольшие выштамповки овальной формы.

Ударно-спусковой механизм (УСМ) АКМ — курковый, обеспечивает ведение одиночного и автоматического огня. Выбор режимов огня и включение предохранителя осуществляются длинным штампованным рычажком на правой стороне ствольной коробки. В верхнем положении — «Предохранитель» — он закрывает прорезь в ствольной коробке, защищая механизм от попадания грязи и пыли, блокирует движение затворной рамы назад, а также запирает спусковой крючок. В среднем положении он блокирует шептало одиночного огня, обеспечивая автоматический огонь. В нижнем положении шептало одиночного огня освобождается, обеспечивая огонь одиночными выстрелами. В УСМ АКМ, в отличие от АК-47, введен замедлитель срабатывания курка, который при автоматическом огне задерживает спуск курка после срабатывания автоспуска на несколько миллисекунд. Это позволяет затворной раме стабилизироваться в крайнем переднем положении после ее прихода вперед и возможного отскока. На темп стрельбы эта задержка практически не влияет, зато улучшает устойчивость работы оружия.

Питание автоматов осуществляется из коробчатых магазинов с двухрядным расположением патронов. Штатная емкость магазинов — 30 патронов. ранние магазины были штампованными из стали, с плоскими стенками. Позже появились штампованные из стали магазины с вертикальными изогнутыми подштамповками на боковинах для увеличения жесткости. Затем в войсках появились пластиковые магазины характерного грязно-оранжевого цвета. При необходимости в АКМ могут применятся 40-патронные рожки и 75-патронные диски от ручного пулемета РПК.

На ранних автоматах цевье, пистолетная рукоятка и приклад — деревянные, приклад имеет стальной затыльник с крышкой, прикрывающий отсек для принадлежностей для чистки и ухода за оружием. На АКМ гребень приклада был поднят вверх для уменьшения подброса оружия при стрельбе. На части автоматов пистолетная рукоятка изготовлена из фанеры или пластика. АК и АКМ комплектуются штык-ножом в ножнах и ружейным ремнем. Специально разработанные для Воздушно-десантных Войск модификации автоматов АКС и АКМС имели складные приклады, выполненные из стального штампованного профиля. Такие приклады складывались вниз-вперед, под ствольную коробку, принадлежность для таких автоматов носилась отдельно.

Интересные факты Править

• В ТЧ на базе «Свободы» в каморке Скряги есть образец данного оружия в тисках со всеми установленными модулями, включая глушитель, который в игре установить нельзя. Однако в билдах он устанавливается. Автомат является частью интерьера, и взять его нельзя. Магазин автомата зашёл в текстуры.
• В ТЧ на этот автомат можно сразу устанавливать аддоны, в ЧН необходимы крепления для гранатомета и прицела, а в ЗП крепление нужно только для прицела.
• Все АКМ-74/2 обладают нестандартными магазинами.
• В игре существует возможность увеличить ёмкость магазина до 45 патронов. В реальности к АК74 подходят магазины от ручного пулемета РПК-74, изначально имеющие такую емкость. Магазины к АК74 и РПК-74 взаимозаменяемы. На сегодняшний день самый крупный магазин под патрон 5.45 барабанный магазин к РПК-74 обладает емкостью 90 патронов, который также подходит к АК74.
• В ЗП зомбированные в экзоскелетах — единственные зомбированные, не использующие этот автомат.
• Если NPC, вооруженный АКМ-74/2У, подберёт этот автомат, в руках все равно останется АКМ-74/2У.
• В ЗП среди наёмников автомат Калашникова более распространён, нежели ТРс-301 в ТЧ и ЧН, во всяком случае, среди новичков и опытных. То же самое касается бойцов «Свободы» в ЧН и ЗП, которых советский «калаш» привлекает больше, чем западное оружие.
• В ТЧ на ствольной коробке есть номер 07201975, а в ЧН и ЗП — 73221979.
• Не совсем понятны действия ГГ при его бездействии. В реальности при каждом передергивании затворной рамы автомата выбрасывается патрон, находящийся в патроннике, таким образом число доступных патронов уменьшается на единицу. В игре этого не происходит. Это касается всех штурмовых и снайперских винтовок в игре (возможно, ГГ отводит затворную раму не до конца).
• В ЧН и ЗП присутствует возможность переделать патрон автомата под 5,56х45. В реальности этот патрон имеют АК-101 и его укороченная версия — АК-102.

Версия 2016 года

Предсерийный АК-12 в исполнении с коротким стволом на форуме «Армия 2016»

Характерные особенности серийных версий АК-12:

• цевьё вывешено на ствольной коробке и не касается ствола, накладка на газовой трубке жестко крепится на цевье и не ограничивает колебаний ствола;
• газовая трубка стала несъёмной, для её чистки извлекается передняя заглушка;
• дульный тормоз устанавливается на байонет вместо резьбы и может быть быстро заменён на тактический глушитель. Передний край дульного тормоза представляет собой твердосплавную коронку для разбивания стёкол;
• крышка ствольной коробки для повышения жёсткости её крепления вставляется задней частью в пазы ствольной коробки и фиксируется поперечным штифтом в передней части;
• крышка ствольной коробки и цевье оснащены планками Пикатинни, которые сверху образуют единую линию, что обеспечивает удобную и повторяемую установку дневных и ночных прицелов различных типов;
• на цевье снизу имеется дополнительная планка Пикатинни для установки аксессуаров — передней рукояти, фонаря, лазерного указателя и т. п.;
• мушка открытого прицела перенесена на газовый блок, апертурный целик устанавливается на планку Пикатинни максимально близко к прикладу, имеет возможность введения боковых поправок; возможна установка щелевого целика;
• предохранитель/переводчик режимов огня имеет 4 положения (предохранитель — АВ (автоматический огонь) — 2 (очередь 2 выстрела) — ОД (одиночные)), а также имеет дополнительную «полочку» под указательный палец, обеспечивающую более удобное переключение режимов огня без изменения хвата стреляющей руки;
• автомат оснащён складывающимся влево регулируемым по длине (4 позиции) прикладом из ударопрочного пластика с регулируемым по высоте затыльником;
• пистолетная рукоять сделана более эргономичной и оснащена футляром, в котором можно разместить электробатареи для прицелов или медикаменты;
• отсутствуют крепления шомпола, который сделан разборным и перенесён в пенал приклада;
• штатные магазины оснащены прозрачными вставками, через которые можно визуально определить количество патронов; полностью взаимозаменяемы с магазинами АК-74;
• под стволом возможна установка штык-ножа или 40-мм гранатомёта ГП-25 или ГП-34.

По сравнению с опытным АК-12 в серийной версии отказались от двусторонней схемы автомата, от затворной задержки, от быстрой замены ствола и ряда других решений, хотя по словам разработчиков, часть из них может быть реализована позднее.

На базе 5,45-мм автомата АК-12 создан его вариант АК-15 под патрон 7,62х39, гражданский карабин АК TR3, предлагается пулемёт РПК-16.

Принцип действия

Принцип автоматической системы автомата базируется на применении пороховых газов, которые высвобождают энергию, необходимую для перезарядки механизма. Когда производится выстрел, освобожденные пороховые газы попадают в специальную газовую камеру, где с помощью оригинального газового поршня отбрасывается затвор, осуществляя перезарядку оружия.

Возвратный механизм и специальная затворная рама перемещаются в крайнее положение спереди. Данное движение помогает патрону попасть в специальный патронник, закрывая основной канал ствола. Затворная рама особой конструкции позволяет производить автоспуск курка.

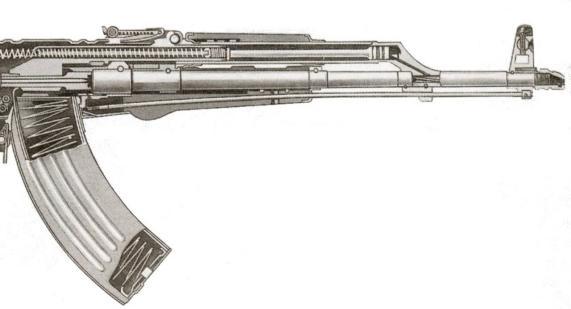

Автоматика АК работает за счёт энергии пороховых газов, отводимых через отверстие в стенке ствола
