Топография — что это, что изучает и для чего нужна

Особенности, содержание и назначение топографических карт

Главным результатом топографического процесса считаются производство карт и планов. Отличительными их чертами считаются:

• географическое соответствие;
• наглядность;
• измеримость;
• высокая степень требований и точность исполнения;
• достоверность сведений;
• полнота и разносторонность содержания;
• подробность изображений;
• своевременность обновления.

Все это достигается с применением математической обработки, геодезической съемочной основы, методами топосъемок и требуемой точности их исполнения, средствами измерений, применением картографических проекций, условных знаков и выбором масштабов карт.

Содержанием топографических карт считается вся совокупность снятой местности, находящихся на ней объектов и наполнение их на картах условными знаками, символами и обозначениями, их качественных характеристик, количественных числовых значений всех элементов измерений.

Назначение карт в зависимости от их масштабов различное. Мелкомасштабные карты выполняют генеральную обзорную функцию. Среднего и крупного масштаба карты помогают решать задачи общегосударственного, регионального, отраслевого значения, с учетом различной проблематики. С применением топографических планов решаются проектные и строительные задачи городов, строительных и промышленных объектов, автомобильных, железных дорог, морских портов, составление земельного кадастра, генеральных планов по развитию месторождений, горных предприятий и многих других задач.

Система условных обозначений на картах. Масштабные, внемасштабные и пояснительные условные знаки

Условные знаки — это графические обозначения, показывающие положение какого-либо объекта на местности и передающие его качественную и количественную характеристику. В РФ и странах СНГ используется 465 условных знаков (в США — 243, во Франции — 288. в ФРГ — 231).

Группы однородных местных предметов изображаются на картах с помощью основного (базового) условного знака. Качественная и количественная характеристика объектов одной группы определяется с помощью усложнения базового условного знака.

Чем крупнее масштаб карты, тем больше объектов и с большими подробностями показывается на ней при изображении данной территории. С уменьшением масштаба карты сокращается информационная емкость изображения на ней различных объектов.

На топографических картах масштаба 1:25000 – 1:100000 показываются по возможности все топографические объекты и их характерные особенности, имеющие значение для войск. На картах масштабов 1:200000 и 1:500000 отображаются лишь наиболее существенные из них, причем со значительным обобщением их плановых очертаний и других показателей.

Условные знаки местных предметов делятся на три основные группы:

• масштабный;
• внемасштабные;
• пояснительные.

Масштабными (или контурными) условными знаками обозначаются объекты, выражающиеся в масштабе карты, то есть такие, размеры которых (длину, ширину, площадь) можно измерить по карте.

Каждый такой знак состоит из контура, т. е. планового очертания изображаемого объекта и заполняющего его пояснительного обозначения в виде фоновой окраски, цветной штриховки или сетки одинаковых по своему рисунку значков (запоминающих знаков), указывающих род и разновидность объекта. Контуры объектов показываются на картах пунктиром, если они не совпадают с другими линиями местности (канавами, береговыми линиями, дорогами и т. д.), которые обозначаются своими условными знаками.

Внемасштабными (точечными) условными знаками изображаются малоразмерные объекты (колодцы, отдельные дома, башни, памятники и др.), не выражающиеся в масштабе карты, фигурный рисунок такого знака включает главную точку, показывающую точное положение объекта на местности, и обозначает, что это за предмет.

Внемасштабные условные знаки можно разделить на 4 группы в зависимости от положения главной точки:

• знаки, имеющие центр симметрии, (кружок, квадрат, прямоугольник, звездочка и т. д.); главная точка совпадает с центром симметрии;
• знаки, имеющие широкое основание, главная точка — в середине основания;
• знаки, имеющие основание в виде прямого угла; главная точка — в вершине утла;
• знаки, представляющие сочетание нескольких фигур; главная точка — в центре симметрия нижней фигуры.

Рис. 1. 1 – пункты геодезической сети; 2 – точки съемочной сети, закрепленные на местности центрами; 3 – астрономические пункты; 4 – церкви; 5 – заводы, фабрики и мельницы без труб; 6 – электростанции; 7 – водяные мельницы и лесопилки; 8 – склады горючего и газгольдеры; 9 – шахты и штольни действующие; 10 – нефтяные и газовые скважины без вышек.

Геометрический центр фигуры

Середина основания знака

Рис. 2. 1 — заводские и фабричные трубы; 2 – терриконы; 3 – телеграфные и радиотелеграфные конторы и отделения, телефонные станции; 4 – метеорологические станции; 5 – семафоры и светофоры; 6 – памятники, монументы, братские могилы, туры и каменные столбы высотой более 1 м; 7 – буддийские монастыри; 8 – отдельно лежащие камни.

Вершина прямого угла у основания знака

Рис. 3. 1 – ветряные двигатели; 2 – бензоколонки и заправочные станции4 3 – ветряные мельницы; 4 – постоянные знаки речной сигнализации; 5 – отдельно стоящие лиственные деревья; 6 — отдельно стоящие хвойные деревья

Геометрический центр нижней фигуры

Рис. 4. 1 – заводы, фабрики и мельницы с трубами; 2 – будки трансформаторные; 3 – радиостанции и телецентры; 4 – нефтяные и газовые вышки; 5 – сооружения башенного типа; 6 – часовни; 7 – мечети; 8 – радиомачты и телевизионные мачты; 9 – печи для обжига извести и древесного угля; 10 – мазары, суборганы.

Этими главными точками необходимо пользоваться при точных измерениях расстояний между объектами по карте и при определении координат объектов. К внемасштабным условным знакам относятся такие знаки дорог, ручьев и других линейных объектов, у которых в масштабе выражается только длина, ширина же не может быть измерена по карте. Точное положение таких объектов на местности соответствует продольной оси (середина) знака на карте.

Пояснительные условные знаки применяются для дополнительной качественной и количественной характеристики изображаемых объектов и показа их разновидностей (например, условный знак дерева внутри леса).

Для чего необходим документ?

Актуальный топографический план – необходимый документ, для:

• разрешения на строительство;
• разделения земельных участков;
• присоединения дополнительных наделов;
• перепланировке надела;
• подготовка к ландшафтному оформлению;
• оформления или подтверждения прав собственности;
• подготовки к продаже;
• подготовка к прокладке коммуникаций
• межевание.

Компания «Ноябрь девятЬ» предлагает полный комплекс услуг по проведению топографической съемки и разработки графического и цифрового топографического плана. У нас работают опытные инженеры-геодезисты, использующие инновационные приборы и применяющие современные методы.

Особенности проведения работ

Топографическая съемка проводится специалистами, имеющими необходимые сертификаты, прошедшими аттестацию и гарантирующие полное соответствие разработанного плана требованиям действующего Законодательства.

В документе отображаются следующие показатели:

• гидрологические ресурсы;
• кусты и деревья;
• пролегание границ и точный размер участка
• тип грунта на участке;
• рельеф;
• подъездные пути;
• имеющиеся строения;
• подземные инженерные коммуникации.

Во время полевых работ инженер-геодезист использует специальные приборы для съемки с высоты, навигаторы GPS, электронные тахеометры и прочее оборудование. Работы регламентируются положениями Градостроительного Кодекса и СниП.

Этапы работ

На предварительном этапе мы заключаем с заказчиками договор на услуги топографической съемки. В договоре прописывается полный комплекс и стоимость услуг и сроки проведения всех этапов.

Специалисты изучают архивы: имеющиеся топографические карты, планы застройки и т.д., получают разрешение на проведение съемки (документ выдается градостроительным управлением). В случае необходимости разработки плана в целях межевания, необходимо дополнительно оповестить владельцев соседних участков.

По завершении подготовительного этапа, инженеры приступают к полевым работам.

В перечень услуги входит:

• определение координат участка;
• создание геодезической сети;
• измерение территории;
• обнаружение подземных коммуникаций.

Также может потребоваться планировка горизонтали и вертикали будущего строения, расчет объема земельных работ.

Полученные данные обрабатываются и составляется топографический план.

Наши преимущества

К преимуществам сотрудничества с компанией «Ноябрь Девять» можно отнести:

• высокую квалификацию специалистов;
• использование современного высокоточного оборудования;
• оперативные сроки выезда на объект и быструю разработку готового документа;
• полное соответствие документа действующим требованиям и нормативам;
• четкое соблюдение договорных обязательств;
• обоснованные и доступные расценки на услуги, отсутствие скрытых платежей и не предусмотренных договором доплат.

Как начать сотрудничество

Если вам необходимо изготовление или обновление топографических планов, свяжитесь с нашими менеджерами по телефону или отправьте заявку на электронную почту. Представители компании ответят на вопросы и согласуют время проведения работ на объекте и сроки получения готового плана.

Ознакомиться со стоимостью услуги можно на странице   прайс-лист

Если Вы не нашли интересующую Вас информацию позвоните нам по телефонам:+7 495 501 50 76. (WhatsApp)+ 7 926 566 21 51, или оставьте заявку на почту: geoderussia@gmail.comМы свяжемся с Вами в ближайшее время.

Особенности оформления перед предстоящей застройкой

Процесс составления топоплана состоит из трех основных этапов:

Первый этап — подготовка:

• Сбор документов;
• Согласование с заказчиком технического задания;
• Оформление разрешения на работы;
• Анализ предоставленных топографических планов и результатов предыдущих изысканий.

Второй этап — полевые работы:

• Разведка местности, поиск объектов коммуникации, скрытых от глаз;
• Привязка координат;
• Съемка местности с применением геодезического оборудования;
• Съемка инженерных сетей коммуникации.

Третий — обработка результатов изысканий:

• Систематизация отснятых данных;
• Составление плана;
• Подготовка отчета о проделанной работе.

После проведения всех работ заказчик получает готовый топографический план в цифровом виде и на бумажном носителе и отчет.

Разграфка и нуменклатура

Большие или очень подробные топографические планы не умещаются на одном листе, для удобства их использования план делят на отдельные листы по правилам разграфки и дают им обозначения, именуемые нуменклатурой.

В зависимости от масштаба плана будут отличаться правила разграфки. Для карт большой площади используют международную систему разграфки:

Рис. 1

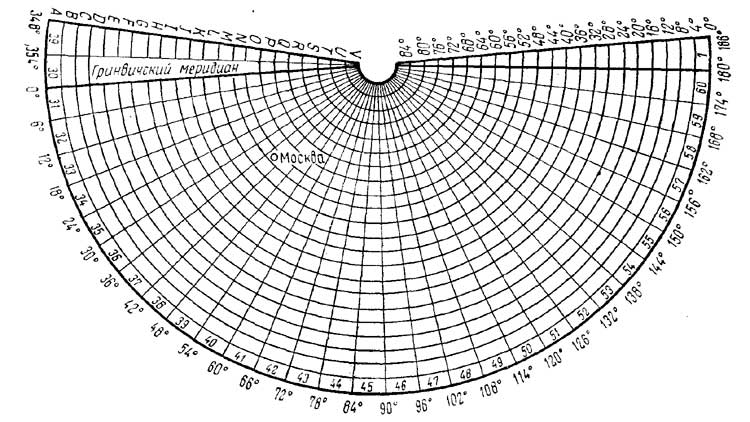

На рисунке 1 показана разграфка земного шара на сектора размером 4*6 градусов. Параллели составляют пояса, обозначенные латинскими буквами, а меридианы образуют столбцы, пронумерованные против часовой стрелки начиная с гринвичского меридиана. Возьмем для примера сектор, обозначенный как N-37.

Все более мелкие масштабы получают путем деления крупномасштабных карт на заданное количество частей. К нуменклатуре основной карты 1:1 000 000 добавляют обозначения более мелких секторов.

Рис. 2

На рисунке 2 продемонстрирован процесс разграфки топографических планов и карт и составление их нуменклатуры.

Из самой крупной карты 1:1 000 000 получают планы 1:500 000, 1:300 000, 1:200 000 и 1:100 000 путем деления исходной кары на 4, 9, 36 и 144 частей соответственно, в первом случае обозначают сектора буквами А, Б, В, Г, для последнего масштаба используют арабскую нумерацию. В остальных случаях полученные сегменты обозначают римскими цифрами.

Планы площадью менее 20 км2 делают с помощью прямоугольной разграфки. Для этого каждый из листов плана 1:5000 делят на 4 части масштабом 1:2000 и обозначают буквой русского алфавита, ее добавляют к номеру большого плана.

Топопланы 1:2000 служат основой для обозначения других более подробных масштабов:

• 1:1000 получают путем деления на 4 части плана 1:2000, нумеруют арабскими цифрами.
• Для получения 1:500 основная карта делится на 16 частей и обозначается цифрами.

Охрана полезных ископаемых

Согласно статье 25 закона Российской Федерации «О недрах» от 21.01.92 №2395-1 запрещена застройка и создание подземных коммуникаций на территории залегания полезных ископаемых без специального разрешения.

Перед строительством здания, хозяйственного сооружения или перед выбором площадки для предстоящей застройки под новый поселок необходимо получить заключение об отсутствии полезных ископаемых. Его может выдать федеральная организация «Роснедра», занимающаяся учетом полезных ископаемых на территории Российской Федерации.

Заявление в Роснедра

Подать заявление на предоставление услуги может любое заинтересованное юридическое или физическое лицо. Срок предоставления услуги 35 рабочих дней после регистрации заявления. Срок регистрации — 5 рабочих дней. За получение заключения не надо платить пошлину.

Способы подачи заявления:

• Лично;
• С помощью законного представителя;
• Почтой;
• Через интернет.

Какие инструменты используются для топографической съемки

Приборы для топосъемки разделяются на несколько групп по принципу действия:

• приборы с использованием GPS оборудования. Техника позволяет выполнять все виды геодезических работ за исключением определения состояния грунта и наличия подземных коммуникаций. Приборы многофункциональны, автоматизированы. Благодаря использованию камер высокого разрешения измерения отличаются точностью, легко позиционируются и обрабатываются;
• электронные тахеометры. Они используются при проведении съемок после получения базовых координат. Позволяют оцифровывать полученные данные непосредственно в месте измерений. В специальную таблицу вносятся все исследуемые объекты. Работа оператора сводится к выбору объекта и измерению координат. Снижается влияние человеческого фактора;

Электронный тахеометр

лазерные дальномеры. Представляют собой приборы, измеряющие время прохождения излучения до объекта и обратно. Среди достоинств компактность, удобство пользования, точность, низкая цена;

Лазерный дальномер

лазерные нивелиры. Обеспечивают создание плоскостей при помощи лазера. Позволяют получать идеальные плоскости по вертикали и горизонтали;

Лазерный нивелир

оптические нивелиры, теодолиты. Они позволяют с хорошим разрешением определять расстояния и углы, отклонения от вертикали и горизонтали. Могут использоваться при любой погоде.

Помимо геодезических приборов применяются различные приспособления, такие как уровень, рейка, отвес, ватерпас, ленточные длинномеры, рулетки и прочее.

Оптический нивелир

Проблема секретности топографических карт

Топографические карты территории России масштаба 1:50 000 и крупнее подлежат засекречиванию в случае, если указанные карты и планы содержат сведения, подпадающие под действие пунктов раздела 3.4 «Геопространственные сведения по территории Земли» Перечня сведений, подлежащих засекречиванию, Министерства экономического развития Российской Федерации, утвержденного приказом Минэкономразвития России от 17 марта 2008 г. N 01, в его действующей редакции, утвержденной приказом Минэкономразвития России от 25 июля 2014 г. N 456-дсп (следует учитывать, что картографией СССР и России весьма интенсивно и продуктивно занимались за рубежом, так например, в годы Холодной войны изготовлением и компиляцией топографических карт СССР для вооружённых сил США занимались компании Engineering Service в Джэксоне, штат Миссисипи и International Aerial Mapping Co. в Сан-Антонио, Техас, поэтому уровни секретности картографической информации в США могут отличаться от таковых в РФ).

Работающие с картами масштаба 1:50 000 и крупнее, содержащими сведения, подлежащие засекречиванию, обязаны, помимо разрешения (лицензии) от Федеральной службы государственной регистрации, кадастра и картографии либо свидетельства саморегулируемой организации (СРО), получить разрешение ФСБ, поскольку такие карты составляют государственную тайну

Для лиц, имеющих допуск к государственной тайне, нарушение установленных правил обращения с содержащими государственную тайну документами, если это повлекло по неосторожности их утрату и наступление тяжких последствий, предусмотрено наказание до трёх лет лишения свободы (в соответствии со статьей 284 УК РФ «Утрата документов, содержащих государственную тайну»).. При этом, после 1991 года секретные карты всей территории СССР, хранившиеся в штабах военных округов, расположенных за пределами России, появились в свободной продаже

Поскольку у руководства, например, Украины, Белоруссии и любых других постсоветских государств, — в силу их национального законодательства и за отсутствием соответствующих межгосударственных договорённостей, регулирующих конкретно данный вопрос, — нет необходимости соблюдать режим секретности в отношении карт иностранных для них территорий.

При этом, после 1991 года секретные карты всей территории СССР, хранившиеся в штабах военных округов, расположенных за пределами России, появились в свободной продаже. Поскольку у руководства, например, Украины, Белоруссии и любых других постсоветских государств, — в силу их национального законодательства и за отсутствием соответствующих межгосударственных договорённостей, регулирующих конкретно данный вопрос, — нет необходимости соблюдать режим секретности в отношении карт иностранных для них территорий.

Проблема существующей секретности на карты остро проявилась в феврале 2005 года в связи с запуском проекта Google Maps, позволяющего любому желающему пользоваться цветными космическими снимками высокого разрешения (до нескольких метров), хотя в России любой космический снимок с разрешением точнее 10 метров считается секретным и требует заказа в ФСБ процедуры рассекречивания [источник не указан 1127 дней].

В других странах данная проблема разрешена тем, что применяется не площадная, а объектовая секретность. При объектной секретности запрещается свободное распространение крупномасштабных топографических карт и снимков строго определённых объектов, например, районов военных действий, военных баз и полигонов, стоянок военных кораблей. Для этого разработана методика создания топографических карт и планов любых масштабов, не имеющих грифа секретности и предназначенных для открытого пользования.

Наши преимущества

Гарантия качества

Подтверждается положительными заключениями экспертных организаций, в том числе ФАУ «ГЛАВГОСЭКСПЕРТИЗА РОССИИ».

Соблюдение сроков и норм

Все проектно-изыскательские услуги выполняются с полным соблюдением ГОСТ, СНиП, требований законодательства и условий договора.

СРО

Свидетельства о допуске к работам на особо опасных и технически сложных объектах.

Допуск на секретные объекты

Лицензия на осуществление работ, связанных с использованием сведений, составляющих государственную тайну.

Выгодно и удобно

Работаем независимо от времени года, выходных и праздничных дней. Бесплатный выезд инженера на объект. Решение сложных и нестандартных задач.

Согласования и Экспертизы

Успешное прохождение необходимых согласований и экспертиз. Налаженный контакт с органами государственного контроля.

Разграфка и номенклатура топографических карт

В основе разграфки и номенклатуры карт лежит Международная карта мира масштаба 1:1 000 000, листы которой образуют 4° ряды по параллелям и 6° колонны — по меридианам. Колонны нумеруются от 180° меридиана. Ряды обозначаются заглавными буквами латинского алфавита от экватора к югу и северу, начиная с буквы A. Колонны нумеруются арабскими цифрами с запада на восток. Первая колонна начинается со 180° меридиана.

Номенклатура листа масштаба 1:1 000 000 состоит из буквы ряда и номера колонны. Для карты южного полушария после номенклатуры записывается «Ю. П.».

Номенклатура и разграфка топографических карт более крупных масштабов строится следующим образом. Каждый лист карты масштаба 1:1 000 000 делится на 4 листа карты масштаба 1:500 000 (обозначается заглавными, русскими буквами: А, Б, В, Г), или на 36 листов масштаба 1:200 000 (обозначается римскими цифрами: I, II … XXXVI), или на 144 листа масштаба 1:100 000 (обозначается арабскими цифрами от 1 до 144).

Разграфка карты масштаба 1:1 000 000 на карты масштаба 1:300 000 делается делением листа 1:1 000 000 на 9 частей, которые обозначаются римскими цифрами (I—IX), и выносится вперед номенклатуры. Лист 1:100 000 (20″ по широте и 30″ по долготе) делится меридианами и параллелями на 4 листа масштаба 1:50 000 , которые обозначаются заглавными русскими буквами: А, Б, В, Г. Лист масштаба 1:50 000 делится на 4 листа 1:25 000 (обозначаются строчными русскими буквами: а, б, в, г). Карта масштаба 1:25 000 делится на 4 листа масштаба 1:10 000 (обозначаются арабскими цифрами: 1, 2, 3, 4).
Пример номенклатуры карты масштаба 1:10 000: .

Номенклатура карт

Номенклатура карт — система обозначения отдельных листов карты. Существует два вида разграфки: прямоугольная и международная.

Прямоугольная разграфка производится простым делением картографического изображения страны на листы прямоугольной формы.

В международной разграфке карт рамками листов служат линии меридианов и параллелей карты масштаба 1:1 000 000 с размерами 4° по широте и 6° по долготе. При разграфке по этой системе северное и южное полушария делятся на 60 колонн, обозначенных цифрами, и на 22 ряда, обозначенных буквами латинского алфавита.

Карты масштаба 1:500 000 представляют собой 1/4 листа карты масштаба 1:1 000 000 и обозначаются русскими буквами А, Б, В, Г. Листы карты масштаба 1:200 000 представляют собой 1/36 листа карты масштаба 1:1 000 000 и обозначаются римскими цифрами. Листы карты масштаба 1:100 000 представляют собой 1/144 листа карты масштаба 1:1 000 000 и обозначаются арабскими цифрами.

Недостаток этой системы — смена линий размеров северной и южной рамок листов карт в зависимости от географической широты. По мере удаления от экватора листы приобретают вид всё более узких полос, вытянутых вдоль меридианов. Поэтому топографические карты всех масштабов от 60° до 76° северной и южной широт кажутся раздвоенными по долготе, а в пределах от 76° до 84° — расчетвертованными по долготе листа.

Номенклатуры сдвоенных, строенных и счетвертованных листов содержат обозначения всех отдельных листов.

Расшифровка

Топографический план может быть бумажным документом, а также Цифровой моделью местности.

Основные обозначения

Основным обозначением на топографическом плане является непосредственно чертеж. Но все остальное нанесено при помощи вспомогательных условных обозначений. К основным знакам относят следующие разновидности:

• масштабные – для крупных объектов на плане (луга, озера, леса), которые просто сопоставить с общим масштабом и прикинуть размеры, площадь и глубину конкретной территории;
• линейные – для обозначения географических объектов, определенной длины с невозможностью в пределах масштаба обозначить ширину (дороги, просеки, тропинки, полосы электропередач);
• внемасштабные – эти знаки используются обозначения стратегически важных объектов, без которых план не может быть полным, но и их размеры считаются условными, например, отдельно стоящее дерево.

СоветРельеф обозначают при помощи основных и утолщенных горизонталей с дополнительными отметками о высоте местности. При помощи основных условных обозначений на план наносится подробная гидрография местности, а также дорожная и инженерная сети.

Вспомогательные обозначения

К вспомогательным обозначениям на топографическом плане относятся:

• математическая основа, для привязки чертежа к реальной местности;
• условные обозначения, как стандартные, так и специальные, расшифрованные непосредственно в самом плане;
• основной штамп, в котором есть возможность найти всю информацию, включая масштаб, сведения об исполнителе, местоположение основного объекта и прочая важная информация.

Также на топоплане могут быть указаны кадастровые границы объектов, границы съемки и различные заборы.

Последовательность чтения

Чтение карты дает возможность наиболее грамотно и полно понимать символьные и условные обозначения, в короткий срок и без ошибок распознавать разновидности объектов.

Чтобы получить такие знания, необходимо упражняться в чтении и вычерчивать фрагменты с условными обозначениями

Помимо этого, важно тренироваться на картах разной масштабности

Рекомендуется следующая последовательность для чтения топографических карт и планов:

1. Определение масштаба.
2. Поиск различных объектов с выявлением их типа, таких как мосты, заводы.
3. Определение места размещения линий связи и электропередач, а также других видов коммуникаций.
4. Определение растительности с использованием обозначений, которые позволяют определить породу деревьев, их редкость или густоту расположения, размеры и занимаемую территорию.
5. Выявление гидрографии, к которой относятся реки и озера. Устанавливаются их характеристики.
6. Определение рельефа с его характеристиками – наличием гор, склонов, обрывов и оврагов.
7. Выявление рельефа при движении по заданному маршруту.

4.5 Искусственные объекты

Дороги имеют большое значение для спортсменов и поэтому дорожная сеть, несомненно, должна быть отображена на карте

Особенно важно для спортсменов отображение мелких троп. Важно показать не столько ширину дороги или тропы, сколько то, насколько она удобна для бега, и то, как хорошо она видна на местности

Остальные объекты антропогенного происхождения также являются хорошими ориентирами и точками для постановки КП.

	501 Автострада Шоссейная дорога с разделительной полосой. Ширина знака показывается в масштабе карты, но не уже, чем указанные минимальные размеры. Внешняя граница может быть заменена знаками , ,  или , если какой либо из этих знаков должен быть показан так близко, что сольется с чёрной линией края дороги. Пространство между чёрными линиями заполняется коричневой точечной сеткой (50%). Реконструируемые и строящиеся дороги могут быть показаны прерывистой линией. Цвет: чёрный и коричневый 50% (60 линий/см).
	502 Шоссе Шоссейная дорога шириной более 5 метров. Ширина показывается в масштабе карты, но не уже указанного минимума. Внешняя граница может быть заменена знаками , ,  или , если какой либо из этих знаков должен быть показан так близко, что сольется с чёрной линией края дороги. Пространство между чёрными линиями заполняется коричневой точечной сеткой (50%). Реконструируемые и строящиеся дороги могут быть показаны прерывистой линией. Цвет: чёрный и коричневый 50% (60 линий/см).
	503 Узкое шоссе Шоссе или асфальтированная дорожка, шириной 3 —5 метров. Пространство между чёрными линиями заполняется коричневой точечной сеткой (50%). Реконструируемые и строящиеся дороги могут быть показаны прерывистой линией. Цвет: чёрный и коричневый 50% (60 линий/см).
	Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	509 Узкая просека Чёткая просека шириной менее 5 метров. Просека в лесу (обычно в густом),не имеющая тропы или дороги по ней. В случаях, когда по просеке имеется дорога или тропа, следует использовать знаки или  соответственно. Цвет: чёрный.
	510 Чёткий перекресток В случаях, когда развилки или перекрестки чётко видны на местности, то штрихи знаков соединяются или пересекаются в этих точках. Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	514 Переправа без моста Если в месте пересечения дороги или тропы через реку, ручей или канаву нет моста, то пунктир дороги или тропы разрывается в этом месте. Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	518 Туннель Пересечение дорог, дорог с водными преградами и т. п. Также показываются туннели, к которымне подходят дороги или тропы. Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	524 Высокая ограда Деревянная или проволочная (решетка, сетка и т. п.) выше 1,5 метра высоты, непреодолимая для среднего ориентировщика. Цвет: чёрный.
	525 Проход Все переходы через или над высокими оградами или стенами должны быть показаны. Этим знаком могут быть показаны проходы в препятствиях, отображаемых знаками ,  и . Цвет: чёрный.
	Цвет: чёрный.
	527 Застроенная территория Жилые кварталы, сады. Дороги, отдельные строения, и другие выделяющиеся объекты должны быть показаны. Если это невозможно, то может быть использован альтернативный знак (черная вертикальная штриховка). Цвет: зелёный 50% (60 линий/см) и жёлтый 100% или альтернативный чёрный 32,5% (27 линий/см).
	528 Запретная территория Территория постоянно запретная для бега может быть показана без границ. Сетка накладывается на рисунок карты. Граничная линия может быть вычерчена, если нет естественных границ . Цвет: чёрный.
	Цвет: черный и коричневый 50% (60 линий/см)
	530 Развалины Показываются в плане, если это возможно в масштабе карты. Очень маленькие объекты могут быть показаны сплошной линией. Цвет: чёрный.
	Цвет: чёрный.
	532 Могила Чётко видимое захоронение с камнем или другим знаком. Центр объекта совпадает с центром тяжести знака. Знак ориентируетсяна север. Кладбище может быть показано симметрично расположенными значками по всей его территории. Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	Цвет: чёрный.
	538 Кормушка Кормушка на специальном строении или на дереве. Центр объекта совпадает с центром тяжести знака. В некоторых случаях могут не отображаться. Цвет: чёрный.
